XVM振动电机由特制电机外加激振重块组成。当电机通过电旋转时，激振块产生激振力，通过电机底脚或法兰盘递给振动机械。特制电机由特制定子线包和转子轴组成，能承受高频振动；振动电机应该存放在室内，室内的空气应该是干燥的，没有不良气体，温度应该在露点以上5℃，相对湿度不超过50%，振动电机应该保持平放。

XVM振动电机

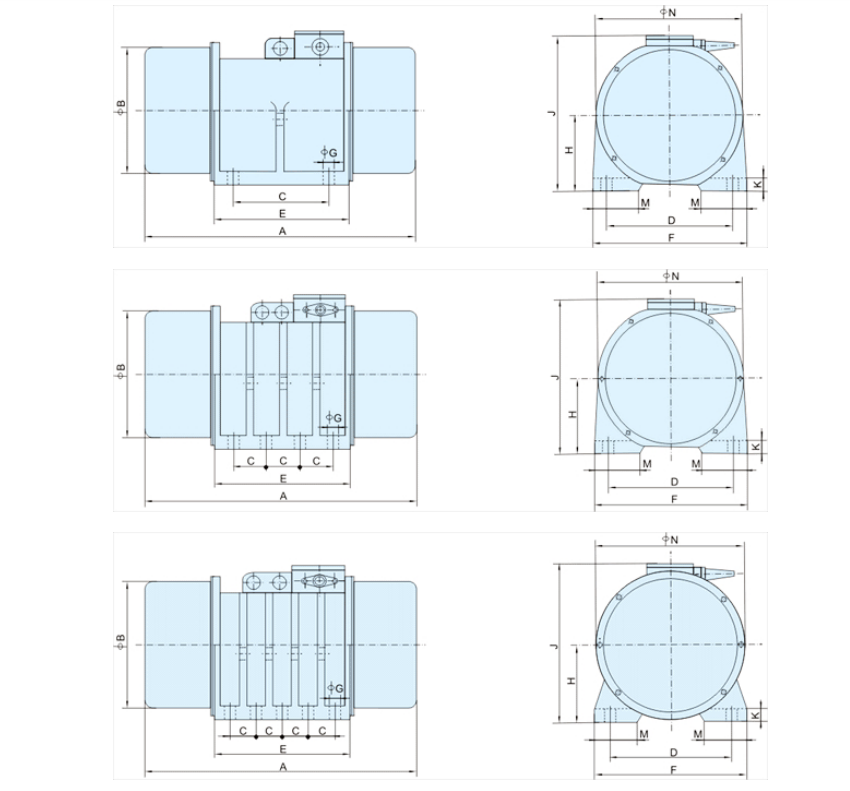

XVM系列振动电机技术参数及安装尺寸
型号	振次r.p.m	激振力	额定功率	额定电流	功率因数	效率	起动电流倍数	图号	安装尺寸(mm)				外型尺寸(mm)					重量	紧固螺栓
		(N)	(kw)	(A)					A	B	H	FK	AB	BB	HD	G	L	(kg)
		(N)	(kw)	(A)					A	B	H	FK	AB	BB	HD	G	L	(kg)
XVM-0.7-2	2870	700	0.15	0.38	0.86	70	3.8	A	130	90	70	4-11	160	130	160	15	265	12	M10
XVM-1.5-2		1500	0.15	0.38	0.86	70	3.8	A	130	90	70	4-11	160	130	160	15	265	14	M10
XVM-2.5-2		2500	0.25	0.58	0.86	76	4.6	A	140	100	80	4-13	170	150	185	16	310	20	M12
XVM-5-2		5000	0.4	1.01	0.83	72	4.8	A	150	120	100	4-18	200	180	245	20	342	32	M16
XVM-8-2		8000	0.75	1.76	0.88	74	6.3	A	170	140	110	4-18	220	210	270	20	390	48	M16
XVM-16-2		16000	1.5	3.59	0.86	74	5.6	B	200	140	140	4-18	250	220	300	22	450	70	M16
XVM-20-2		20000	1.8	4.24	0.9	71	4	C	230	83	157	6-22	280	270	335	25	560	96	M20
XVM-30-2		30000	2	4.92	0.91	68	4.9	C	248	105	172	6-22	310	295	365	28	610	158	M20
XVM-45-2		45000	3	7	0.9	72	6.5	C	280	118	190	6-26	340	340	406	28	640	196	M24
XVM-1.2-4	1460	1200	0.07	0.3	0.61	60	3	A	130	90	70	4-11	160	130	160	15	265	16	M10
XVM-2.5-4		2500	0.1	0.32	0.69	66	4.6	A	140	100	80	4-13	170	150	185	16	310	24	M12
XVM-5-4		5000	0.2	0.65	0.67	70	5.4	A	150	120	100	4-18	200	180	245	20	378	39	M16
XVM-8-4		8000	0.4	1.14	0.72	73	6.2	A	170	140	110	4-18	220	210	270	20	410	56	M16
XVM-16-4		16000	0.75	1.91	0.86	69	4.1	B	200	140	140	4-18	250	220	300	22	450	78	M16
XVM-25-4		25000	1.5	3.72	0.78	76	6.9	C	230	83	157	6-22	280	270	335	25	560	112	M20
XVM-32-4		32000	2	4.69	0.86	75	4.6	C	248	105	172	6-22	310	295	365	28	610	165	M20
XVM-40-4		40000	2.2	5.06	0.84	74	4.5	C	248	105	172	6-22	310	295	365	28	610	180	M20
XVM-50-4		50000	2.5	6.25	0.83	73	6.1	C	280	118	190	6-26	340	340	406	28	640	218	M24
XVM-75-4		75000	4	10.14	0.82	74	6.6	C	320	120	200	6-32	400	370	420	30	720	275	M30
XVM-100-4		100000	6	14.6	0.86	73	6.6	C	380	140	225	6-32	460	420	460	32	760	440	M30
XVM-120-4		120000	8	19.4	0.83	76	7.5	C	440	140	225	6-38	520	420	480	35	790	510	M36
XVM-140-4		140000	10	24.16	0.82	75	7.1	D	460	118	260	8-38	550	490	520	38	910	560	M36
XVM-160-4		160000	10	24.16	0.82	75	7.1	D	460	118	260	8-38	550	490	520	38	910	610	M36
XVM-2.5-6	980	2500	0.2	0.7	0.6	71	4.3	A	150	120	100	4-18	200	180	245	20	378	42	M16
XVM-5-6		5000	0.4	1.23	0.67	74	4.1	A	170	140	110	4-18	220	210	270	20	438	55	M16
XVM-8-6		8000	0.55	1.68	0.66	75	4.3	B	170	140	140	4-18	220	220	300	20	450	69	M16
XVM-10-6		10000	0.75	2.11	0.71	76	5.1	B	200	140	140	4-18	250	220	300	22	450	76	M16
XVM-16-6		16000	1.1	3.03	0.71	78	5.6	B	200	140	140	4-18	250	220	300	22	530	96	M16
XVM-20-6		20000	1.5	3.77	0.79	77	4.3	C	230	83	157	6-22	280	270	335	25	560	120	M20
XVM-26-6		26000	1.9	4.8	0.72	83	6.8	C	248	105	172	6-22	310	295	365	28	610	156	M20
XVM-30-6		30000	2.2	5.47	0.78	78	5.4	C	248	105	172	6-22	310	295	365	28	610	170	M20
XVM-40-6		40000	3	7.2	0.72	85	5.9	C	248	105	172	6-22	310	295	365	28	650	205	M20
XVM-50-6		50000	3.7	9.28	0.75	81	5.6	C	280	118	190	6-26	340	340	406	28	700	260	M24
XVM-75-6		75000	5.5	13.31	0.78	81	5.8	C	320	120	200	6-32	400	370	420	30	800	345	M30
XVM-100-6		100000	7.5	17.93	0.79	81	7.7	C	380	140	225	6-32	460	420	460	32	830	490	M30
XVM-120-6		120000	8.5	19.76	0.82	80	7.2	C	440	140	225	6-38	520	420	480	35	910	550	M36
XVM-125-6		125000	9.5	21.7	0.81	83	6.8	D	460	118	260	8-38	550	490	520	38	910	590	M36
XVM-140-6		140000	9.5	21.7	0.81	83	6.8	D	460	118	260	8-38	550	490	520	38	940	620	M36
XVM-160-6		160000	12	27.37	0.82	81	6.4	D	460	118	260	8-38	550	490	520	38	980	690	M36
XVM-180-6		180000	14	31.87	0.83	81	6.5	D	520	120	270	8-45	610	530	560	40	1050	760	M42
XVM-5-8	740	5000	0.4	1.62	0.57	68	3.2	B	200	140	140	4-18	250	220	300	22	450	76	M16
XVM-10-8		10000	0.75	2.9	0.57	72	4.1	C	230	83	157	6-22	280	270	335	25	560	121	M20
XVM-16-8		16000	1.5	4.02	0.7	80	4.6	C	248	105	172	6-22	310	295	365	28	610	149	M20
XVM-20-8		20000	2.2	5.93	0.69	80	4.7	C	248	105	172	6-32	310	295	365	28	650	175	M20
XVM-30-8		30000	3	8.1	0.69	82	5.6	C	280	118	190	6-26	340	340	406	28	700	256	M24
XVM-50-8		50000	4	10.6	0.69	82	6	C	320	120	200	6-32	400	370	420	30	800	360	M30
XVM-75-8		75000	6.5	17.1	0.68	81	5.6	C	440	140	225	6-38	520	420	480	35	910	520	M36
XVM-100-8		100000	8.5	21.8	0.73	81	5.4	D	460	118	260	8-38	550	490	520	38	940	610
